Блок переключения

Описание

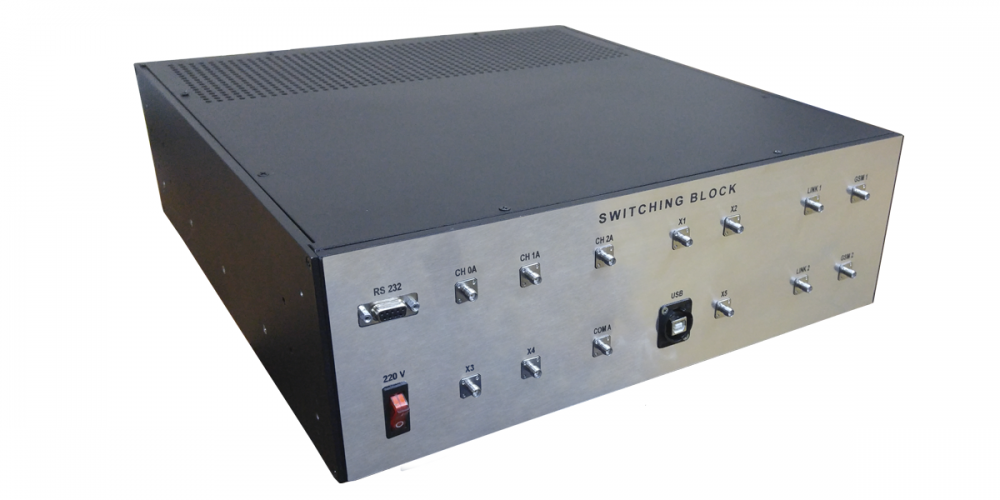

Блок переключения предназначен для тестирования и измерения сигналов с частотами GSM 900 и 6.6 ГГц, а также для переключения каналов. X1 и X2 каналы предназначены для входных сигналов с частотой 6.6 ГГц, а Х3 и Х4 каналы предназначены для входных сигналов с частотой 2.7 ГГц.

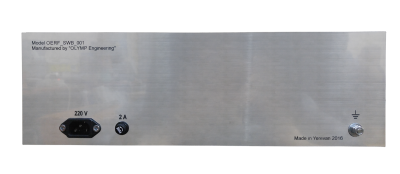

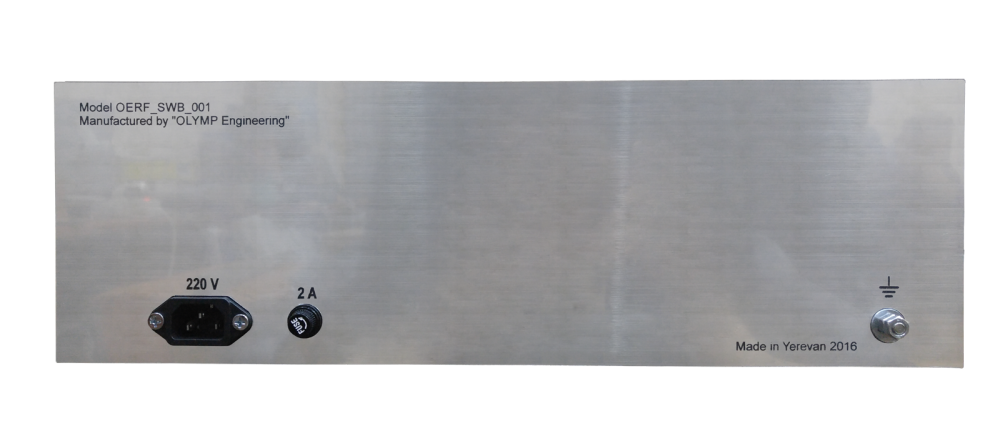

Блок переключения предназначен для 220 В напряжения питания.
Переключатели в блоке переключения управляются микросхемой ''Digital Control'' в случае подключения к разъему RS232 (ComPort).

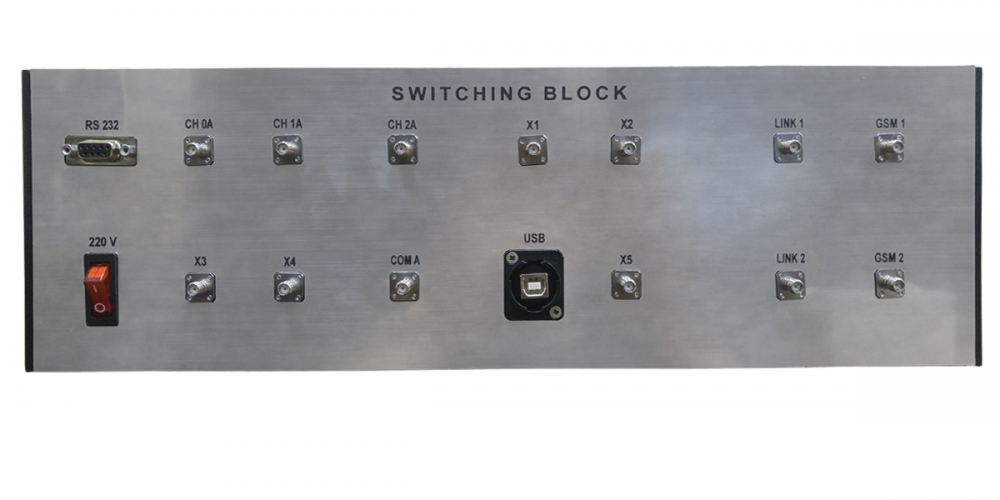

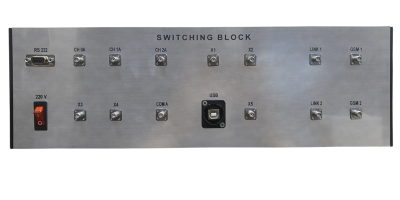

Сигналы с частотами 6,6 ГГц и GSM 900 выходят на выход соответственно из разъемов CH 0A, CH 1A и CH 2A.
Блок переключения делает измерения со всеми параметрами сигнала с помощью каналa COM A. Измерения выполняются с помощью измерительных устройств USB 5681 (Power Meter) и PXIe-5663E (6,6 ГГц Анализатор) производства National Instruments соответственно с разъемами USB и X5.
Разъемы LINK 1 и LINK 2, а также GSM-1 и GSM 2 могут быть как входом, так и выходом, соответственно для частот 6,6 ГГц и GSM 900.




Технические спецификации

Параметр Значение Примечание
Общие характеристики
Напряжение питания, В 220
Частота питающего напряжения, Гц 50
Управление  RS232
  Характеристики входных сигналов
Диапазон частот сигнала, МГц 800-6600 Для каналов Х1 и Х2
Максимальная мощность входного сигнала, дБм 10 Для каналов Х1 и Х2
Диапазон частот сигнала, МГц 800-1100 Для каналов X3 и Х4
Максимальная мощность входного сигнала, дБм 10 Для каналов X3 и Х4
  Характеристики выходных сигналов
Диапазон частот, МГц 800-6600 Для каналов CH 0A и CH 1A
Максимальная мощность выходного сигнала, дБм 0 Для каналов CH 0A и CH 1A
Диапазон частот, МГц 800-1100 Для канала CH 2A
Максимальная мощность выходного  сигнала, дБм 0 Для канала CH 2A
Характеристики приемо-передающих каналов
Диапазон частот, МГц

Прием

Передача


800-6600

800-6600
Для каналов LINK1 и LINK2
Максимальная мощность входного сигнала, дБм 30 Для каналов LINK1 и LINK2
Максимальная мощность выходного сигнала, дБм -10 Для каналов LINK1 и LINK2
Диапазон частот, МГц

Прием

Передача



800-1100

925-960
Для каналов GSM1 и GSM2
Максимальная мощность входного сигнала, дБм 40 Для каналов GSM1 и GSM2
Максимальная мощность выходного сигнала, дБм -10 Для каналов GSM1 и GSM2

Ресурсы

Manual
