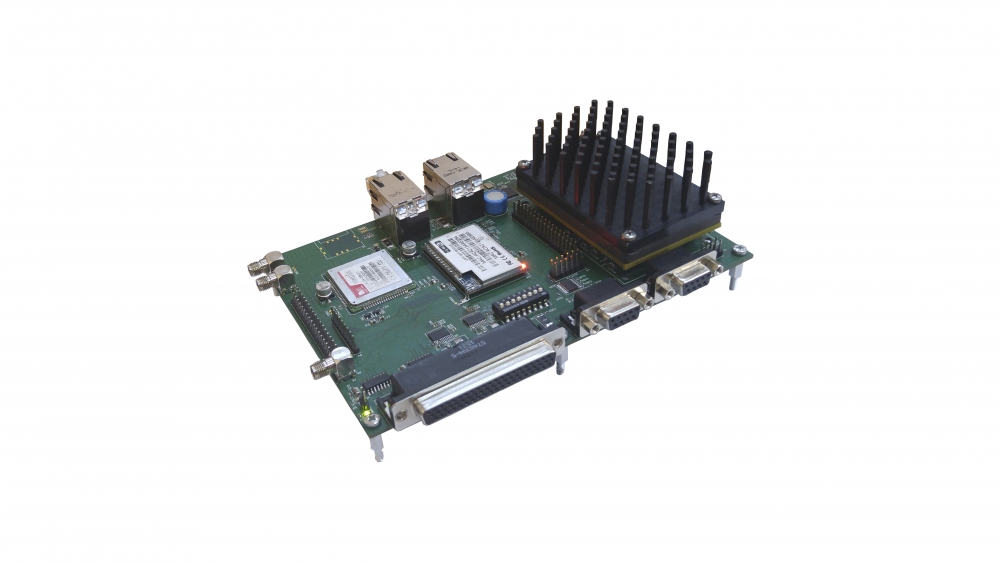

Плата расширения для NI 9651 (Marathon)
Описание
Marathon предназначен для управления штанговыми глубинными насосами (ШГН) для существенного снижения издержки и увеличивания объема добываемой нефти. Marathon контролирует работу и диагностирует оборудование ШГН, вычисляет дебит добытой нефти без установки расходомеров, строит и анализирует динамограммы, ведет учет потребления электроэнергии, собирает статистику, позволяет дистанционно управлять ШГН и получать данные о его работе SCADA системе, предотвращает поломки, отображает динамограммы и другие параметры работы в удобной графической форме.
Особенности
- Низкая цена
- Многозадачность
- Доступность Wi-Fi и 3G связи
- Оптически изолированные цифровые и аналоговые входы
- Возможность интеграции плат с индивидуальным дизайном
- Рабочая температура от -40 до +80 °С
- Стабильная и надежная работа 24/7
Технические спецификации
| Цифровые входы и выходы | |
| Цифровые выходы | 12 |
| Цифровые входы универсальные | 16 |
| Цифровые вход/выходы общего предназначения(DIO) | 46 |
| Цифровые входы для работы с Индукционными датчиками | 2 |
| Аналоговые входы и выходы | |
| Аналоговый вход (дифференциальные) | 1 |
|
Аналоговый вход (напряжение/ток) |
8 |
| Аналоговый токовый выход | 2 |
| Аналоговый выход | 2 |
| Выход питания | 1 |
| Порты коммуникации | |
| RS 485 | 2 |
| USB 2.0 | 2 |
| Ethernet разъем 1Gbit | 1 |
| Ethernet разъем 10/100Mbit | 1 |
| Совместимость | IEEE 802.3 |
| Скорость обмена данных |
Порт 1 – 10/100МБит/с, |
| Максимальная длина кабеля | Приблизительно 100м |
| CAN порт | 1 |
| Разъемы для цифровых вход/выходов общего предназначения(DIO) | 2 |
| RS 232 | 4 |
| WIFI | 1 |
| 3G/GPRS | 1 |
| GPS | 1 |
| Питание и условия эксплуатации | |
|
Внешнее входное напряжение питания (отдельный разъем) |
от 10,5 В до 15,5 В |
| Рабочий диапазон температур | -40 до +75 С° |
