Программно-Определяемый Трансивер на Основе Single-Board RIO
Описание
Проектирование недорогoго, высокопроизводительного модема с узкой полосой пропускания и высокой скоростью передачи данных, который будет использоваться в управлении нефтяного насоса и мониторинге приложений.

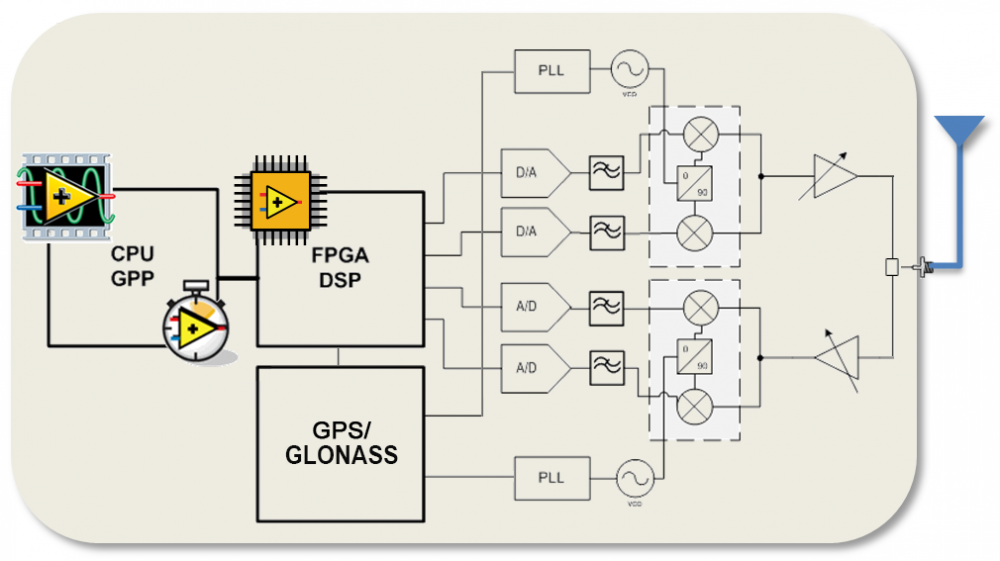

Архитектура SDR позволяет изменить и регулировать параметры трансивера, включающие в себя параметры радио, в основном избегая необходимости изменения аппаратных средств.

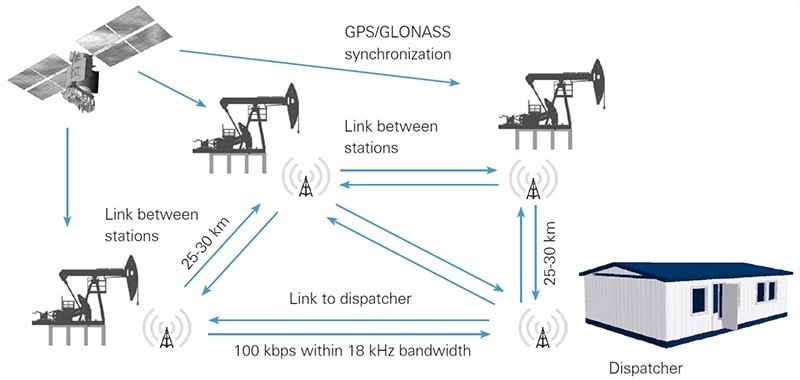

Трансивер обеспечивает передачу данных между различными объектами, позволяющих развитие сложных распределенных систем с равномерным распределением трафика и гибкими возможностями настройки сети.
В проектировании модема мы использовали IQ Модулятор AD9957, Синтезатор ADF4360-8 и Прецизионный регулируемый LDO-стабилизатор ADP3334 компании Analog Devices.
Особенности
Использование трансивера SDR в качестве модема вы можете улучшить пропускную способность данных до 100 кбит, используя имеющуюся инфраструктуру связи в пределах того же радиоканала пропускной способностью 18 кГц.
Технические спецификации
|
Схемы модуляции |
2FSK, 4FSK, 8FSK, GFSK, MSK, BPSK, QPSK, 8PSK, 16PSK, OQPSK, 8QAM, 16QAM, 32QAM, 64QAM, специальная |
|
Пропускная способность и пропускная полоса RF Дополнительно (через обновление программного обеспечения) |
100 кб/сек в пределах 18 кГц, 132 кб/сек в пределах 25 кГц Приёмник до 1 МГц, Передатчик до 10 МГц |
|
Схема доступа к каналу |
TDMA |
|
Выходная мощность передатчика |
До 10 Вт, с 1 Вт шагом |
|
Протокол приёма и передачи |
Симплекс |
|
Помехоустойчивое кодирование |
Рид-Соломон, Витерби и Интерливинг |
|
Диапазон частот |
144 МГц – 174 МГц |
|
Разрешение настройки частоты |
100 Гц |
|
Точность настройки частоты |
10 Гц |
|
Чувствительность |
-116 дБм с КОБ 10-3 |
|
Разъем антенны |
BNC |
|
Порты интерфейса |
RS-232, Ethernet |
|
Размеры |
160 x 120 x 20мм |
|
Диапазон температуры |
-40 до 65 °C |
|
Напряжение питания |
12 В ±5% |
