X Band Up/Downconverter

Описание

Преобразователь X Band Up/Downconverter разработан специально для работы в Диапазоне X. X Band Up/Downconverter преобразователь управляется с помощью цифровых линий. При использовании цифровых линий, быстрая скорость переключения и более надежный контроль могут быть достигнуты.



Особенности

  • “X Band Up/Downconverter” предназначен для круглосуточного режима непрерывной работы (минимум 20 часов работы и 4 часа перерыва) в нормальных климатических условиях.
  • Питание “X Band Up/Downconverter” осуществляется от источника однофазного переменного тока напряжением 220В и частотой 50Гц.

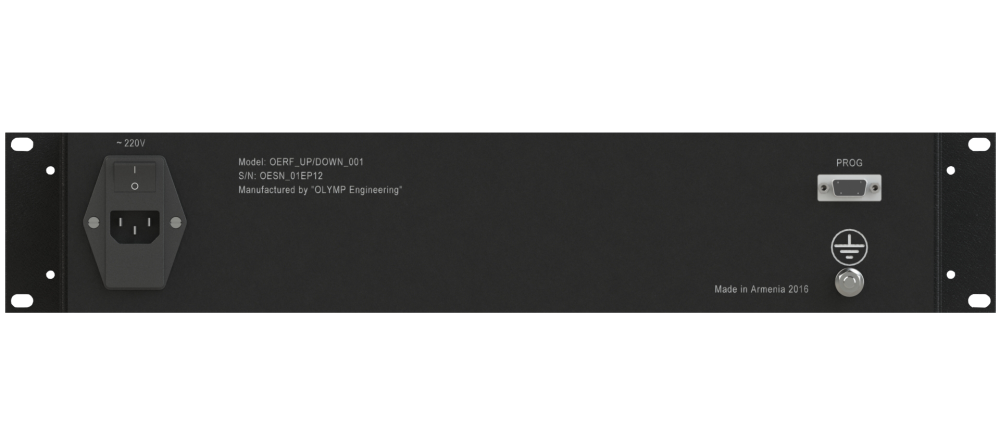

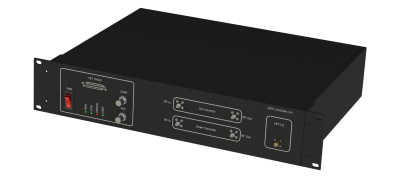

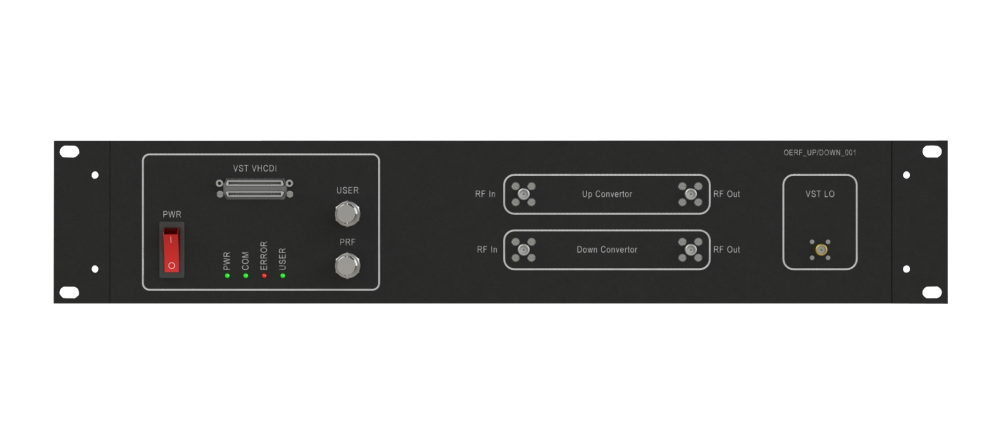

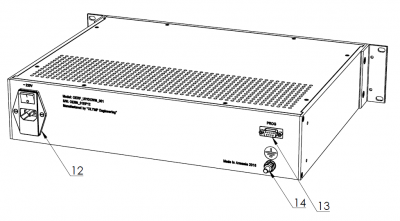

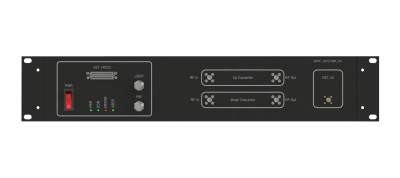

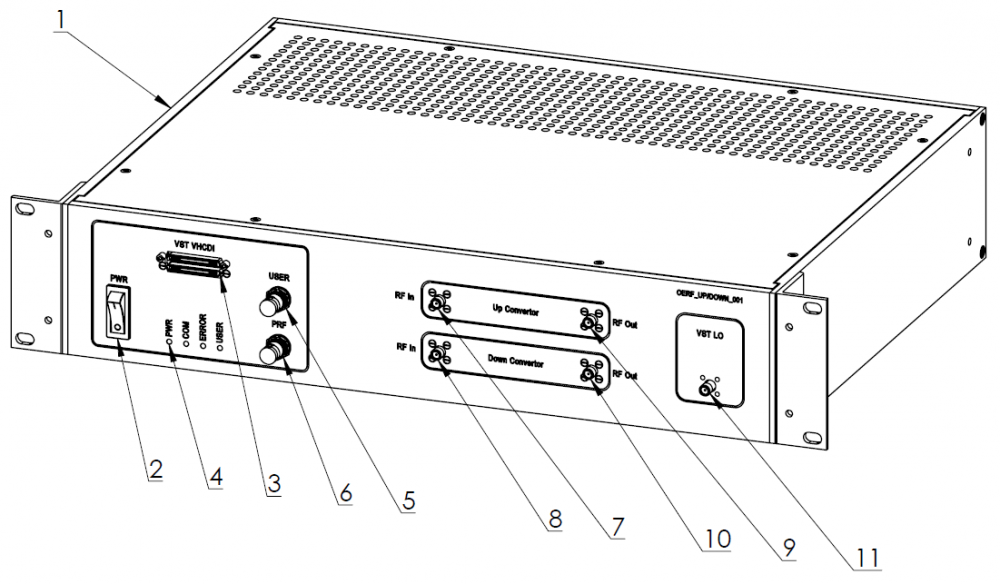

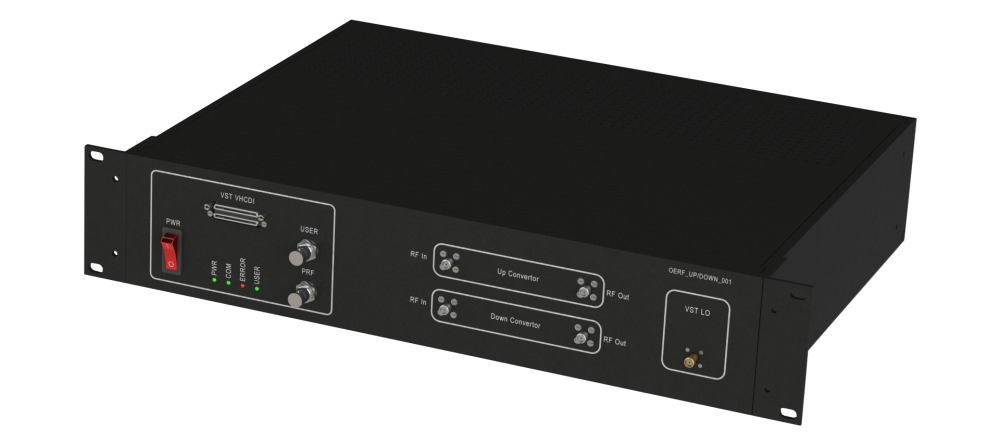

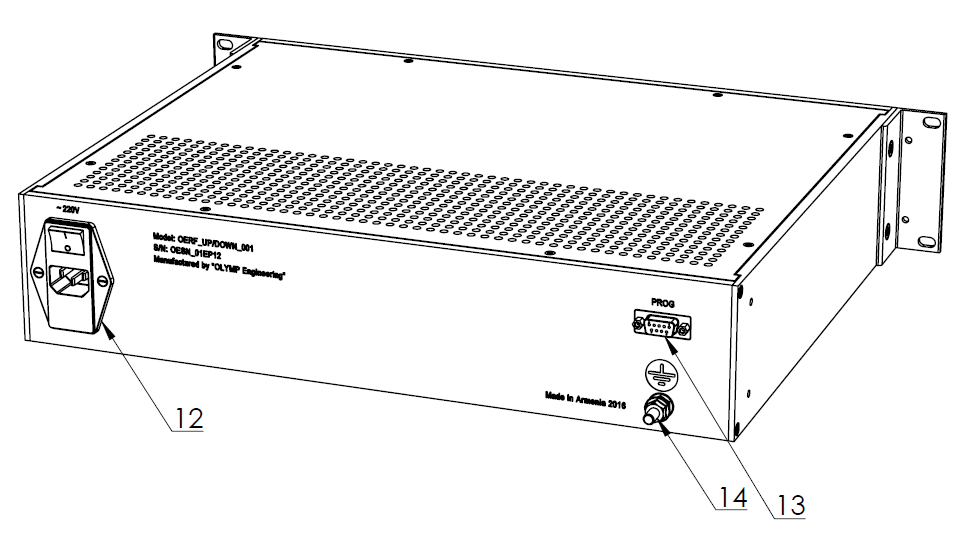

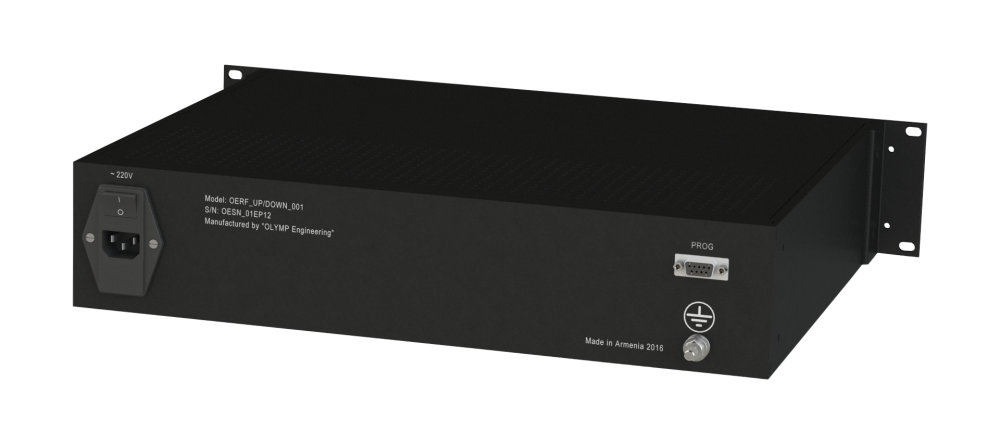

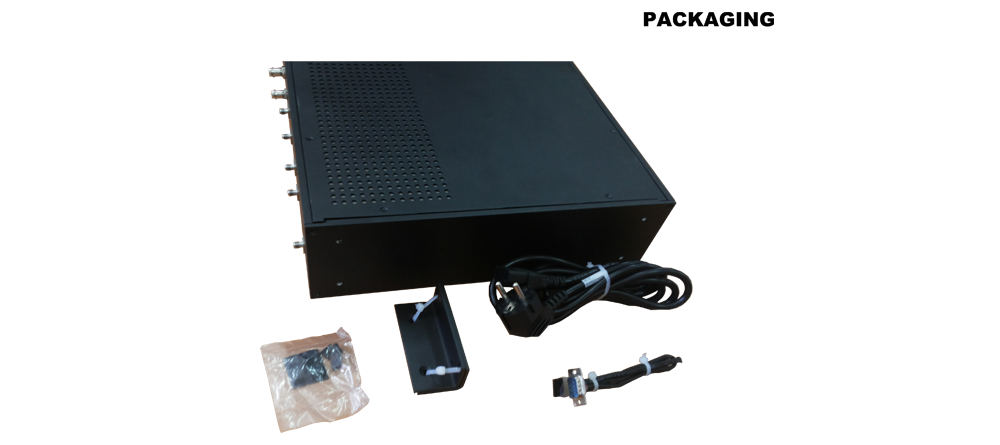

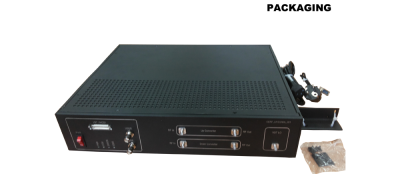

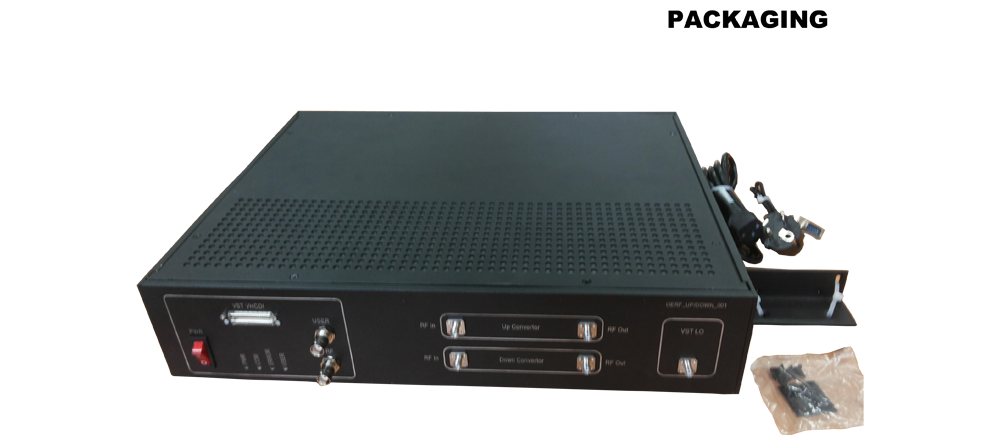

  • “X Band Up/Downconverter” состоит из одного блока. Блок на передном панеле имеет четыре СВЧ входа, и три СВЧ выхода, один вход для контроля блока, индикаторы и переключатель сети. На заднем панеле блока имеется коннектор для питания, программируемый порт, а также болт заземления.
  • “X Band Up/Downconverter” соответствует требованиям безопасности Российских ГОСТ-ов по электрической, механической и пожарной безопасности – ГОСТ  Р МЭК 60950.

Технические спецификации

Описание Спецификация
Спецификации понижающего преобразователя
Входная частота Диапазон X (8 - 12 ГГц)
Выходная частота Фиксированный на частоте 1 ГГц или Переменный в 1 - 5 ГГц
Полоса пропускания 200 МГц
Входной динамический диапазон 50 дБ
Входная мощность -50 дБм до +30 дБм
Неравномерность амплитудной характеристики ± 0.5 дБ
Паразитный в 200 МГц полосе пропускания Лучше, чем 50 дБ ниже несущей
Остаточная мощность < -55 дБм
VSWR Лучше, чем 1.5:1
Коэффициент шума 10 дБ
Полное сопротивление 50 Ом
Аттенюатор Для Ref Level Adjustments с VST
Подключение RF IN & OUT: SMA (female)
Спецификации повышающего преобразователя
Входная частота Фиксированный на частоте 1 ГГц или Переменный в 1 - 5 ГГц
Выходная частота 8 - 12 ГГц
Полоса пропускания 200 МГц
Диапазон регулирования выходной мощности  100 дБ
Входная мощность -50 дБм до 0 дБм
Неравномерность амплитудной характеристики ± 0.5 дБ
Паразитный в 200 МГц полосе пропускания Лучше, чем 50 дБ ниже несущей
Остаточная мощность < -60 дБм
VSWR Лучше, чем 1.5:1
Коэффициент шума 15 дБ
Полное сопротивление 50 Ом
Диапазон затухания  100 дБ
Подключение RF IN & OUT: SMA (female)
  Общие спецификации
Усиление/Аттенюатор Для компенсации потери/прибыли преобразования
LO Общий для X Band Up/Downconverters
Цифровой интерфейс Разъем VHDCI от VST для X Band Up/Downconverters
Источник питания Представьте ваши требования
Рабочая Температура 00 - 550 C
Размеры (482.6 X 369.7 X 88.1) мм
Вес 4 кг

Ресурсы

паспорт
