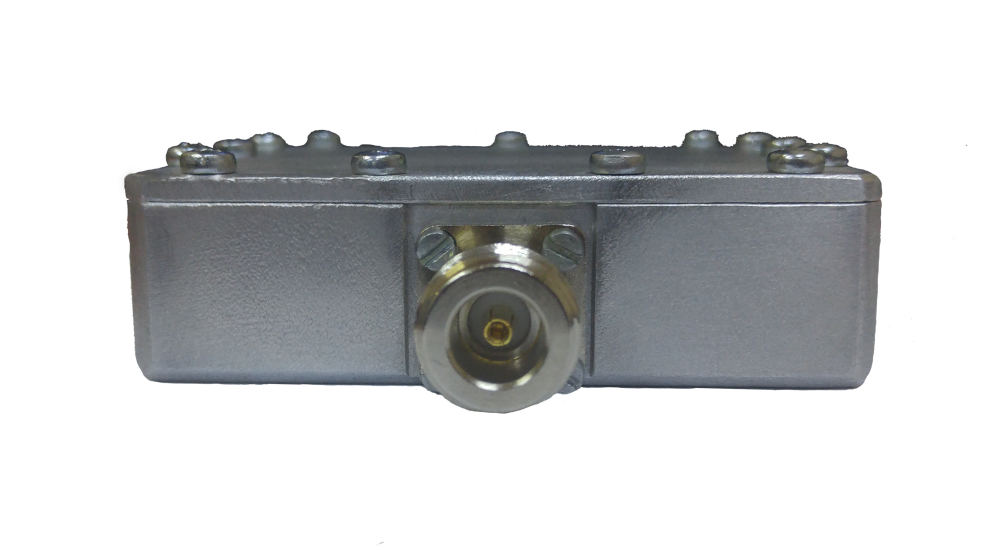

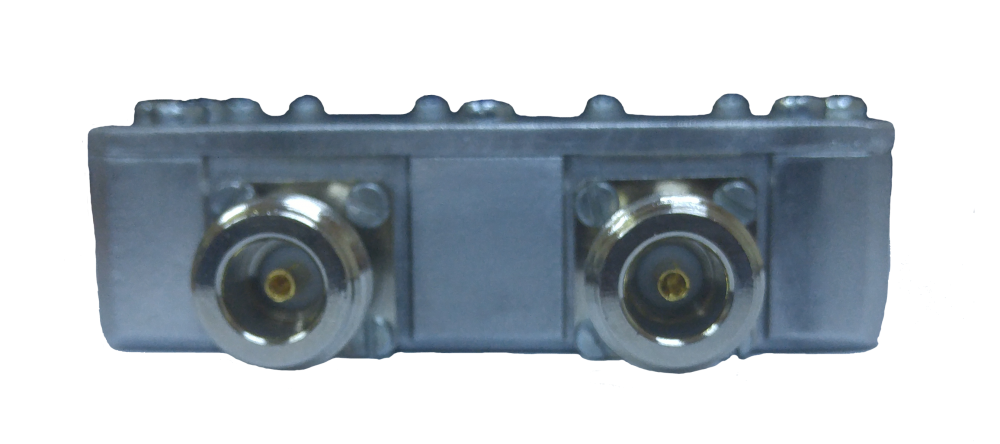

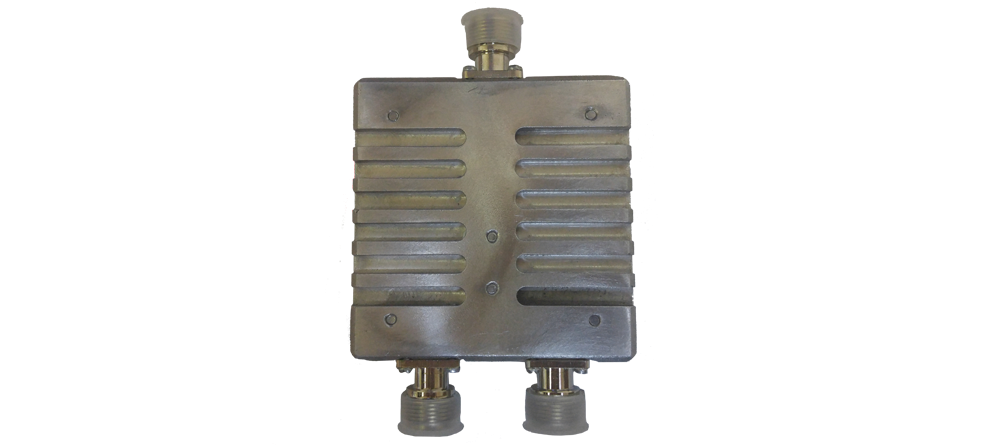

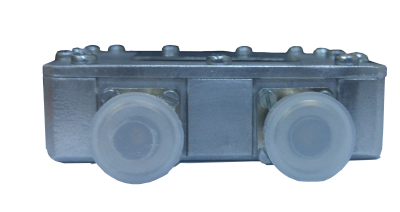

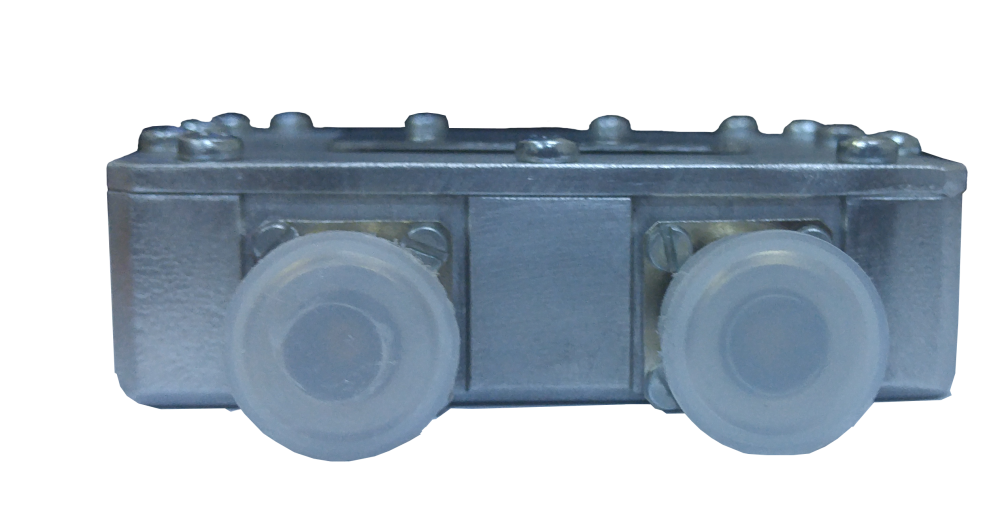

Сумматор

Описание

Делитель мощности является обычной трехпортовой цепью сплиттера питания, который используется для разделения входного сигнала на два равных выходных сигналов, или для объединения двух сигналов в один. В отличие от резистивных или Т-образных делителей мощности, этот делитель мощности позволяет почти полную изоляцию между двумя портами, и не добавляет резистивные потери в разделении мощности. За счет этих характеристик, делитель мощности широко используется в системах радиосвязи из-за его способности предотвращать перекрестные помехи между каналами – явление, когда один сигнал (или канал) влияет на передачу другого сигнала (или канал).

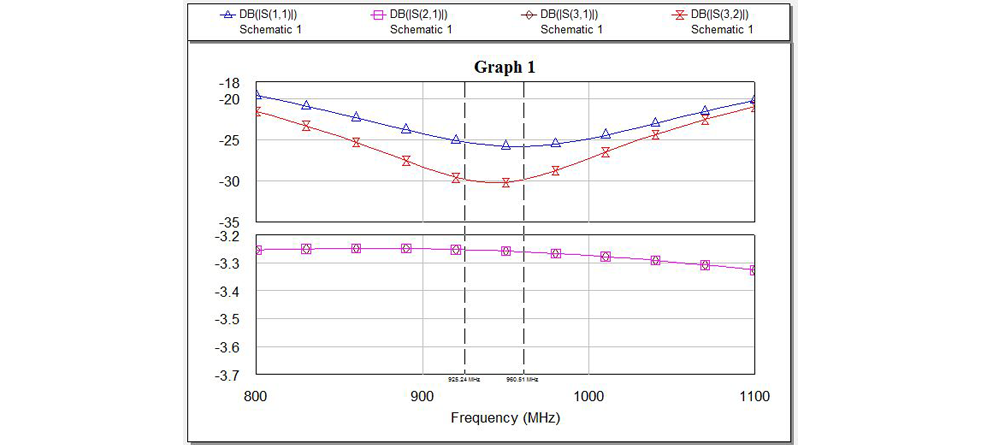

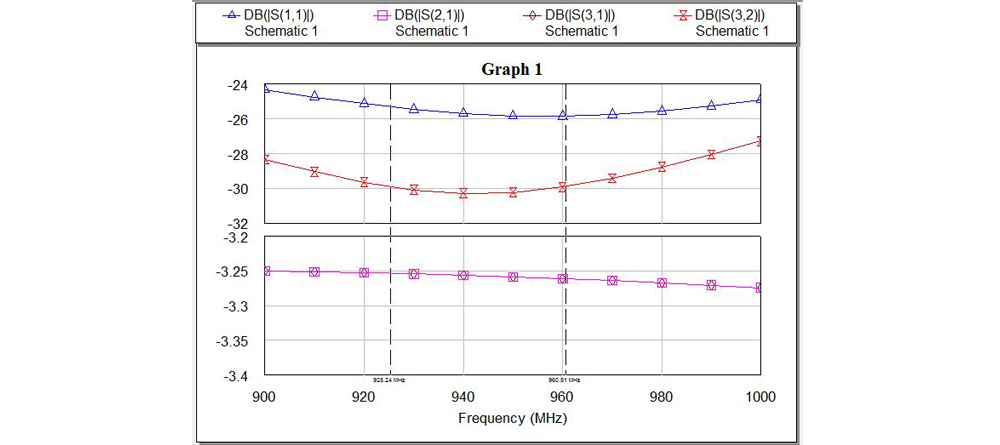

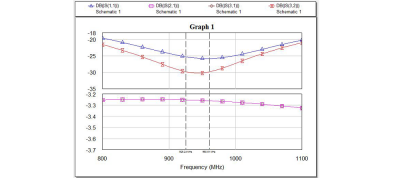

Технические спецификации

Потери в полосе пропускания более 3 дБ, ≥0.5…0.6 дБ
Изоляция между двумя выходными портами  ≥23 дБ
SWR  ≤1.3
Дисбаланс фазы 2…3 градус
Дисбаланс амплитуды

0.2 дБ

Входное питание объединителя

до 5 Вт

Входное питание делителя

до 10 Вт


Ресурсы

Manual
